    • 100W
    • 特點

       ● 小型化、高可靠性設計
       ● 單相交流全范圍電壓輸入
       ● 可承受四級浪涌能力
       ● 完善的過壓過流保護

       應用領域:

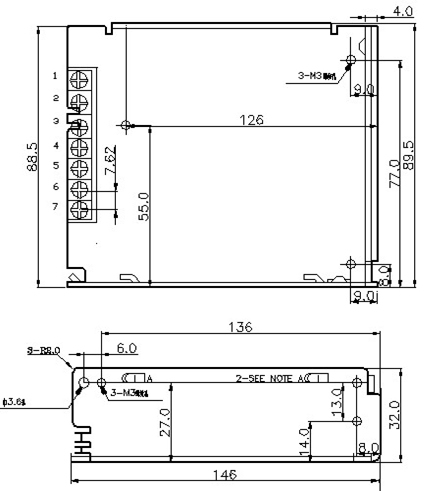

      外形尺寸及引腳定義

      引腳 名稱 功能
      1 L 火線
      2 N 零線
      3 FG 接地
      4 -VOUT 輸出負
      5
      6 +VOUT 輸出正
      7

      注: 1.尺寸單位均為mm
           2.除特別注明,尺寸公差為±0.3mm
           3.PCB為FR4板材

       技術規范

      電源型號 100W系列
      輸入 電壓[V]*1 AC85~264V 或 DC120~375V
      頻率[Hz] 47~63
      效率[%] >83
      輸入電流(A) 110V:1.44       220V:0.81
      浪涌電流[A] 110V:20       220V:40
      輸出 路數 具體輸出電壓和輸出電流詳見附表
      電壓[V]
      電流[A]
      輸出電壓精度[%] ±1%
      紋波及噪聲[%]*2 ≤1%
      負載調整率[%]*3 ±2%
      源調整率[mV]*4 ±1%
      溫度系數[%/℃] 在最大輸出負載情況下,不大于±0.03%/℃
      額定功率[W] 96
      保持時間[mS]  >20
      保護 輸出過壓保護 主路輸出:大于120%,可恢復
      過電流保護 ≥120%,可恢復。
      環境 工作溫度、濕度*5 -25℃~70℃,20~90%RH
      儲藏溫度、濕度 -30℃~80℃,20~95%RH(無結露)
      耐振動 10~50HZ,振動10min,19.6m/s2(2倍重力加速度),X,Y,Z軸各一小時
      絕緣 絕緣耐壓 輸入對輸出: 2.5KVAC/5mA/1Min                                            輸入對輸?shù)兀?2.5KVAC/5mA/1Min                                            輸出對地:   1.0KVAC/5mA/1Min
      絕緣電阻 絕緣電阻>100MΩ At 500VDC(25℃,70%RH)
      電磁
      抗擾度
      EMC實驗 滿足IEC61000-4-2、4、5 四級實驗要求
      傳導EMI 滿足GB9254  CISPR A級  實驗要求
      機械
      參數
      重量[g] 374
      尺寸[mm] 146*89.5*32
      *1:如未特別說明,所有規格參數均在輸入220VAC,額定負載,25℃環境溫度進行測量。

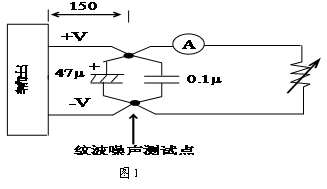

      *2:紋波測試:請參照?qǐng)D1連接,采用20M示波器測量。
      *3:負載調整率測試:負載從10%到100%變化,其他輸出帶60%的額定負載。
      *4:源調整率測試:在額定負載,輸入電壓從最低到最高變化。

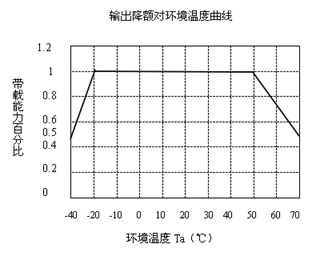

      *5: 參考圖4溫度降額使用曲線。

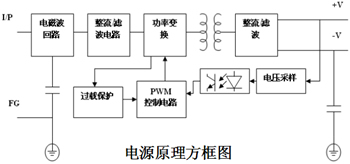

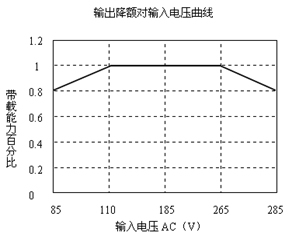

      附圖





      產品型號參照表

      100W電源
      產品型號
      輸入電壓范圍(V) 標準輸出電壓(V) 標準輸出電流(mA) 紋波(mV)
      Vout1 Vout1 Vout1
      CWS100A-12 85~264VAC 12 8000 100
      CWS100A-24 85~264VAC 24 4000 200
