    • 5W
    • 特點

       ● 寬壓范圍輸入
       ● 高效率,高功率密度
       ● 低輻射,噪聲小

      應用領域:

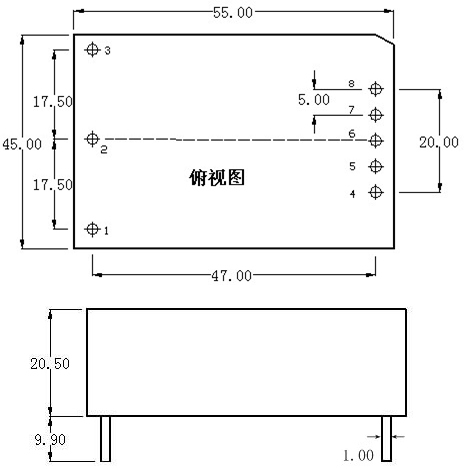

      外形尺寸及引腳定義

      引腳 單路輸出 雙路輸出 三路輸出
      1 FG FG FG
      2 VIN VIN VIN
      3 VIN VIN VIN
      4 -VOUT1 -VOUT1 -VOUT1
      5 NO PIN +VOUT1 +VOUT1
      6 NO PIN NO PIN -VOUT2
      7 NO PIN -VOUT2 COM
      8 +VOUT1 +VOUT2 +VOUT2

      注:1.尺寸單位均為mm
          2.引腳材料為鍍錫
          3.除特別注明,尺寸公差為±0.3mm
          4.引腳直徑為1.00mm,公差為±0.1mm

      技術規范

      電源型號 XMK05系列
      輸入 電壓[V]*1 AC85~264V 或DC85-375V
      頻率[Hz] 47~63
      效率[%] 65
      浪涌電流[A] 110V: 20A      220V:40A
      輸出 路數 具體輸出電壓電流詳見附頁
      電壓[V]
      電流[A]
      輸出電壓精度[%] 主路:±2%,副路:±5%
      紋波及噪聲[%]*2 ≤1%
      負載調整率[%]*3 主路:±2%,副路:±5%
      源調整率[%]*4 ±1%
      溫度系數[%/℃] 在最大輸出負載情況下,不大于±0.03%/℃
      額定功率[W] 5.0
      保持時間[mS]   >20
      保護 輸出過壓保護 ----
      過電流保護 ≥120%,可恢復。
      環境 工作溫度、濕度*5 -25℃~70℃,20~90%RH
      儲藏溫度、濕度 -30℃~80℃, 20~95%RH(無結露)
      耐振動 10~50HZ,振動10min,19.6m/s2(2倍重力加速度),X,Y,Z軸各一小時
      絕緣 絕緣耐壓 輸入對輸出: 2.5KVAC/5mA/1Min                                              輸入對輸?shù)兀?2.5KVAC/5mA/1Min                                                    輸出對地:   1.0KVAC/5mA/1Min
      絕緣電阻 絕緣電阻>100MΩ At 500VDC(25℃,70%RH)
      EMC 抗擾度 滿足IEC61000-4-2、4、5 四級實驗要求
      傳導EMI 滿足GB9254  CISPR A級  實驗要求
      機械
      參數
      重量[g] 66
      尺寸[mm] 55*45*20.5

      *1:如未特別說明,所有規格參數均在輸入220VAC,額定負載,25℃環境溫度進行測量。

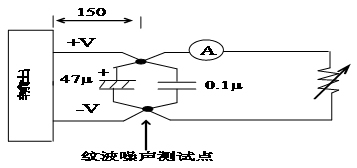

      *2:紋波測試:請參照圖1連接,采用20M示波器測量。
      *3:負載調整率測試:負載從10%到100%變化,其他輸出帶60%的額定負載。
      *4:源調整率測試:在額定負載,輸入電壓從最低到最高變化。

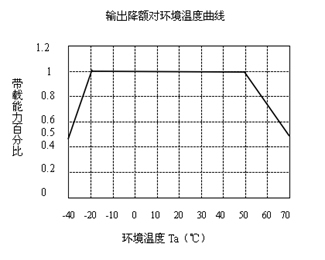

      *5: 參考圖4溫度降額使用曲線。

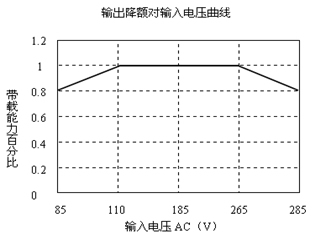

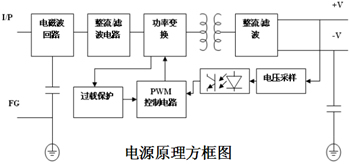

      附圖





      產品型號參照表

      5W模塊電源
      產品型號
      輸入電壓范圍(V) 標準輸出電壓(V) 標準輸出電流(mA) 紋波(mV)
      Vout1 Vout2 Vout3 Vout1 Vout2 Vout3 Vout1 Vout2 Vout3
      XMKS05-5 85~264VAC 5     1000     50
      XMKS05-12 85~264VAC 12     450     120
      XMKS05-24 85~264VAC 24     210     150
      XMKD05-0505 85~264VAC 5 5   700 300   50 100
      XMKD05-0512 85~264VAC 5 12   600 250   50 120
      XMKD05-0524 85~264VAC 5 24   600 100   50 150
      XMKT05-522 85~264VAC 5 +12 -12 600 100 100 50 120 120
