特點
| ● 寬壓范圍輸入 | |||||||
| ● 完善的過流保護功能 | |||||||
| ● 高效率,高功率密度 | |||||||
| ● 低輻射，躁聲小 | |||||||
| ● 按礦用本安電源要求設計 |
應用領域：

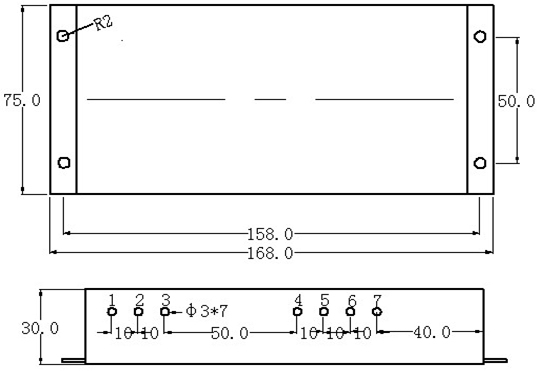

外形尺寸及引腳定義
| 引腳 | 名稱 | 功能定義 | |
| 1 | L | 交流電壓火線 | |
| 2 | N | 交流電壓零線 | |
| 3 | FG | 接地 | |
| 4 | B+ | 電池充電正 | |
| 5 | B- | 電池充電負 | |
| 6 | +V1 | 本安輸出正 | |
| 7 | -V1 | 本安輸出負 | |
注： 1.尺寸單位均為mm 2.除特別注明，尺寸公差為±0.3mm 3.PCB為FR4板材
技術規范
| 電源型號 | BA127-12-CDA BA127-24-CDA | |||||||
| 輸入 |
電壓[V]*1 |
AC85V~265V(額定電壓AC127V) | ||||||
| 頻率[Hz] | 47～63 | |||||||
| 效率[%] | 70%(典型值） | |||||||
| 浪涌電流[A] | 25A | |||||||
| 輸出 | 路數 | V1(電池充電) | V2（本安輸出） | |||||
| 電壓[V] | 具體輸出電壓和輸出電流詳見附表 | |||||||
| 電流[A] | ||||||||
| 輸出電壓精度 | ±5% | ±5% | ||||||
| 紋波及噪聲[mV]*2 | --- | 250 | ||||||
| 負載調整率[%]*3 | ±5% | ±5% | ||||||
| 源調整率[%]*4 | ±5% | ±5% | ||||||
| 溫度系數[%/℃] | 在最大輸出負載情況下，不大于±0.03%℃ | |||||||
| 保持時間[mS] | ＞20 | |||||||
| 保護 | 輸出過壓保護 | |||||||
| 輸出過流保護 | ||||||||
| 環境 | 工作溫度、濕度*5 | -0℃--40℃，20--90%RH | ||||||
| 儲藏溫度、濕度 | -40℃--60℃，10--95%RH（無結露） | |||||||
| 耐振動 | 10～50HZ，振動10min，19.6m/s2（2倍重力加速度），X,Y,Z軸各一小時 | |||||||
| 絕緣 | 絕緣耐壓 | 輸入對輸出： 2.5KVAC/5mA/1Min 輸入對輸?shù)兀?2.5KVAC/5mA/1Min 輸出對地： 1.0KVAC/5mA/1Min | ||||||
| 絕緣電阻 | 絕緣電阻＞100MΩ At 500VDC（25℃,70%RH) | |||||||
| 電磁抗擾度 | EMC實驗 | 滿足IEC61000-4-2、3、4、5、8、11、12 實驗要求 | ||||||
| 傳導EMI | ||||||||
| 機械參數 | 重量[g] | |||||||
| 尺寸[mm] | 168 * 75 * 30 | |||||||
*1：如未特別說明，所有規格參數均在輸入127VAC,額定負載，25℃環境溫度進行測量。

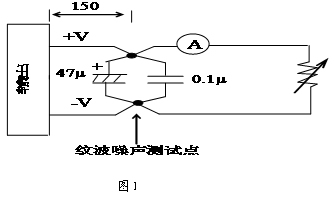

*2：紋波測試：請參照圖1連接，采用20M示波器測量。
*3：負載調整率測試：負載從10%到100%變化，其他輸出帶60%的額定負載。
*4：源調整率測試:在額定負載，輸入電壓從最低到最高變化。

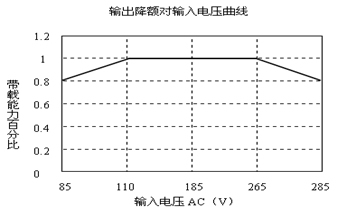

*5: 參考圖4溫度降額使用曲線。

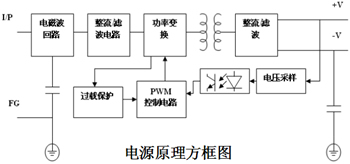

附圖
產品型號參照表
| 產品型號 | 輸出電壓(V) | 輸出電流(A) | ||||||
| V1(電池充電) | V2（本安輸出） | V1(電池充電) | V2（本安輸出） | |||||
| BA127-12-CDA | 28.8 | 12 | 0.25-0.5 | 1.2-1.3 | ||||
| BA127-24-CDA | 28.8 | 24 | 0.25-0.5 | 0.42-0.5 | ||||
